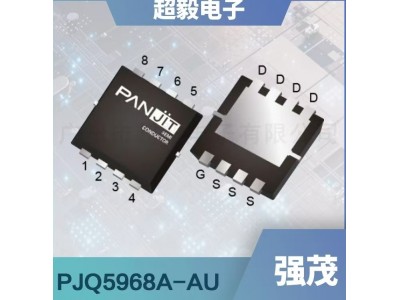

点击图片查看原图
一、核心产品特性
-
先进制程技术
采用屏蔽栅沟槽技术（SGT），通过在栅极下方增加屏蔽电极，显著降低米勒效应带来的开关损耗1。相较于传统沟槽 MOSFET，其总栅极电荷（Qg）可减少 57%，同时提升性能指标（FOM），优化导通与开关效率1。 -
车规级可靠性
通过 AEC-Q101 认证，能承受 - 55°C 至 + 175°C 的极端工作温度1，适用于汽车电子等高可靠性场景。封装材料符合 IEC 61249 和 EU RoHS 2.0 标准，确保环保与长期稳定性1。 -
低损耗设计
典型导通电阻（RDS (on)）在数十毫欧级别（参考同系列单管产品如 DFN5060-8L 封装的 20A 型号 RDS (on)<2.6mΩ1，双管可能因封装布局略有差异），配合低栅极电荷特性，可有效降低传导与开关损耗，提升系统能效。 -
双 N 沟道集成
两个独立 N 沟道 MOSFET 集成于同一封装，支持半桥、H 桥等拓扑结构，减少杨公祭元件数量，适合高密度电路板设计。
二、典型应用范围
-
汽车电子
- 电机驱动：如车窗升降、座椅调节等小功率电机控制，通过双管组成 H 桥实现正反转1。
- 电源管理：车载 DC-DC 转换器的同步整流电路，利用低 RDS (on) 特性提升转换效率1。
- 电池保护：电池组的过流保护电路，快速响应异常电流并切断回路。
-
工业控制
- 伺服驱动器：作为三相逆变器的开关元件，控制电机启停与调速。
- 光伏逆变器：MPPT（最大功率点跟踪）电路中的高效开关，适配 60V 以下低压光伏板。
-
消费电子
- 快充适配器：同步整流应用，替代传统二极管以降低损耗。
- 智能家居：智能插座的负载控制与过流保护，支持低电压（如 12V）系统。
三、关键参数
| 参数 | 典型值范围 | 说明 |
|---|---|---|
| 漏源电压（VDS） | 60V | 明确用户提供的额定电压，适用于中低压场景1。 |
| 连续漏极电流（ID） | 单管 3-5A（总 6-10A） | 参考同系列单管产品（如 PJW5N06A-AU 的 5A9），双管封装可能因散热设计调整。 |
| 导通电阻（RDS (on)） | 单管 50-100mΩ（VGS=10V） | 采用 SGT 技术的 60V MOSFET 典型值，具体取决于封装（如 DFN5060-8L 可更低1）。 |
| 阈值电压（VGS (th)） | 2-4V | N 沟道增强型 MOSFET 的常规范围，确保可靠触发1。 |
| 栅极电荷（Qg） | 单管 10-20nC | 低 Qg 设计以降低高频驱动损耗，符合 SGT 技术特性1。 |
| 封装形式 | DFN5060-8L、TO-252AA 等 | 支持小型化与散热需求，参考同系列封装选择16。 |
| 工作温度 | -55°C 至 + 175°C | 车规级标准，适应严苛环境1。 |
