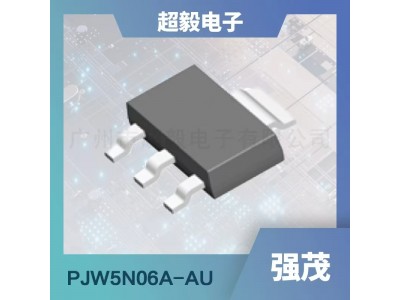

强茂PJW5N06A-AU增强型MOSFET

基本特性

• 它是一款采用增强型设计的 N 沟道 MOSFET，意味着在栅源电压大于阈值电压时，器件才会导通，适用于需要通过电压控制来实现开关功能的电路2。

电气参数

• 漏源电压（VDS）：器件的漏源电压额定值为 60V，能够承受一定的电压应力，适用于一些中低压电力电子应用场景，如汽车电子中的 12V 或 24V 电源系统、工业控制中的部分低压电路等4。
• 连续漏极电流（ID）：型号中的 “5N” 通常表示在特定条件下（如 25°C 环境温度），连续漏极电流可达 5A，但在实际应用中，随着温度升高和散热条件的不同，允许通过的电流会有所降额。例如，当环境温度升高到 100°C 时，由于散热能力限制，ID 可能会降至 3A 左右。
• 导通电阻（RDS (on)）：参考强茂类似的 60V SGT - MOSFET 系列产品，PJW5N06A - AU 的导通电阻典型值可能在 150mΩ 以下（VGS = 10V 时）。较低的导通电阻有助于降低器件在导通状态下的功率损耗，提高电路的效率。不同的封装形式可能会对导通电阻产生一定影响，例如采用 DFN3333 - 8L 封装的器件，由于其散热和电气性能较好，RDS (on) 可能会比其他封装形式更低。

开关特性

• 阈值电压（VGS (th)）：对于 N 沟道增强型 MOSFET，其阈值电压通常在 2 - 4V 之间。当栅源电压超过这个范围时，MOSFET 开始导通，允许电流从漏极流向源极。
• 栅极电荷（Qg）：在高频应用中，栅极电荷的大小会影响驱动功耗和开关速度。推测 PJW5N06A - AU 的 Qg 值在 10 - 20nC 之间，这使得它在 PWM（脉冲宽度调制）控制的电源模块等高频应用中，能够在一定程度上平衡开关速度和驱动功率损耗。

封装与热特性

• 封装形式：可能采用 TO - 252（D - PAK）或 DFN3333 - 8L 等表面贴装封装。TO - 252 封装便于焊接和散热，适合一些对散热要求不是特别苛刻的场合；DFN3333 - 8L 封装则具有较小的尺寸和良好的电气性能，适合高密度电路板设计，能够在有限的空间内实现更多功能。
• 工作温度：如果是工业级产品，其工作温度范围一般为 - 55°C 至 + 150°C；若为车规级产品，则可能扩展至 + 175°C，以满足汽车等恶劣环境下的应用需求。
• 热阻（RθJA）：以 TO - 252 封装为例，在自然对流条件下，热阻约为 60 - 80°C/W；如果采用强制风冷等散热措施，热阻可降低至 30°C/W 以下，从而有效提高器件的散热能力，保证其在高功率运行时的稳定性。

应用领域

• 汽车电子：可用于汽车的 12V/24V 车载电源系统，如 DC - DC 转换器中，将汽车电池的电压转换为适合各种电子设备使用的稳定电压；也可应用于车灯控制模块，通过控制 MOSFET 的导通和截止来实现车灯的开关和亮度调节。若该器件通过 AEC - Q101 认证，还可用于汽车电机驱动电路，如车窗升降电机、座椅调节电机等，与续流二极管配合使用，能够有效控制电机的正反转和速度。
• 工业控制：在变频器和伺服驱动器中，作为开关元件来控制三相电机的启停和速度调节。在光伏逆变器的 MPPT（最大功率点跟踪）电路中，利用其低导通电阻特性，可提高能源转换效率，最大限度地将太阳能电池板产生的电能转换为可用的交流电。
• 消费电子：常见于笔记本电脑适配器的同步整流电路中，替代传统的二极管，降低导通损耗，提高适配器的效率。也可用于智能家居设备的电源管理电路，如智能插座中的过流保护电路，通过快速检测和控制 MOSFET 的导通状态，实现对插座负载的精确保护。
