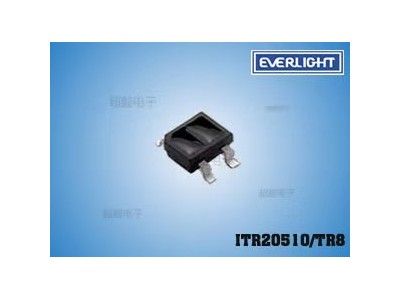

亿光光电开关ITR20510/TR8

1. 光学与电气性能
   • 发射源：采用 GaAs 红外 LED（波长 940 nm），光谱与硅光电探测器高度匹配。
   • 接收端：NPN 光电晶体管，暗电流 ≤ 100 nA，集电极 - 发射极饱和电压 ≤ 0.4 V（典型值）。
   • 检测距离：1~4 mm（根据目标反射率动态调整），适合小型物体或精密机械检测。
   • 响应速度：20 µs（上升 / 下降时间），支持高频检测场景（如点钞机、打印机）。
2. 封装与物理规格
   • 封装类型：4 引脚 SMD 鸥翼型（尺寸约 3.4 mm × 2.7 mm × 1.5 mm），兼容回流焊工艺。
   • 工作温度：-40°C 至 +85°C，满足工业级环境需求。
   • 可靠性：通过 AEC-Q101 车规认证（部分衍生型号），抗振动与冲击能力优异。
3. 驱动与功耗
   • 正向电流：50 mA（连续），峰值电流可达 1 A（100 µs 脉冲，占空比 1%）。
   • 低功耗设计：典型工作电压 1.2 V（正向电压），适合电池供电设备。

二、应用场景

1. 消费电子
   • 打印机 / 扫描仪：检测纸张位置或墨盒剩余量。
   • 智能家居：感应橱柜门开合、智能玩具动作触发。
2. 工业自动化
   • 生产线计数：小件物品（如螺丝、电子元件）的高速分拣与计数。
   • 机械臂定位：短距离物体抓取前的预检测。
3. 办公设备
   • 软盘驱动器 / 磁带机：检测磁头与介质的间距。
   • 点钞机：识别纸币真伪或堆叠状态。

三、技术优势

1. 抗干扰能力
   • 截止可见光设计：仅响应 940 nm 红外光，抑制环境光干扰（如日光灯、阳光）。
   • 窄角度发射：半功率角约 150°，减少背景反射误触发。
2. 结构优化
   • 紧凑超薄封装：厚度 ≤ 1.5 mm，适配高密度 PCB 布局。
   • 镀金引脚：增强焊接可靠性，防止氧化腐蚀。
3. 兼容性
   • RoHS 与无铅认证：符合环保要求，支持全球供应链。
   • 宽电压输入：兼容 3.3 V 与 5 V 系统，无需额外电平转换。

四、设计注意事项

1. 电路设计
   • 恒流驱动：建议使用 晶体管或专用驱动芯片（如 TLC59116），避免电压波动影响检测精度。
   • 上拉电阻：输出端需接 10 kΩ 上拉电阻至电源，确保信号稳定。
2. 机械安装
   • 目标反射率：建议使用 白色或金属材质（反射率 ≥ 50%），黑色物体可能导致误判。
   • 间距控制：保持传感器与目标物垂直，避免倾斜角度超过 15°。
3. 环境适应性
   • 防尘防潮：在粉尘或潮湿环境中，需搭配 硅胶保护罩（如亿光 EL 系列配件）。
