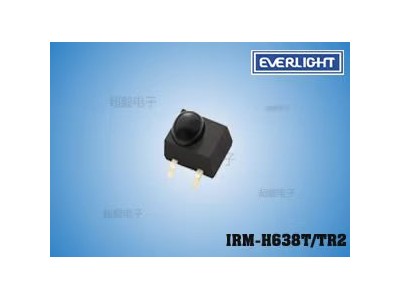

亿光红外线接收头IRM-H638T/TR2

一、核心技术参数与物理特性

1. 基础参数
   • 载波频率：38kHz（标准型号，适配主流遥控器协议如 NEC、SIRC）
   • 波长：940nm（近红外波段，兼容亿光 IR333-A 等发射管）
   • 封装形式：SMD-4 贴片式（尺寸 5.00×4.00mm，高度 4.00mm）
   • 工作电压：2.7V~5.5V（宽电压范围，适配 3.3V/5V 系统）
   • 静态电流：1.2mA（低功耗设计，适合电池供电设备）
   • 接收距离：6~8 米（中心轴 0° 时最远，45° 视角时约 4 米）
   • 接收角度：±45°（水平 / 垂直双向宽视角，覆盖范围广）
2. 电气特性
   • 输出信号：TTL 电平（高电平 3.0V/5.0V，低电平≤0.4V）
   • 抗干扰能力：内置带通滤波器（带宽 3.5~8.5kHz），抑制环境光（如 LED 背光、荧光灯）和电磁干扰
   • 响应时间：信号接收后输出低电平，信号中断后恢复高电平（典型脉冲宽度 600μs）
3. 光学特性
   • 光谱带宽：45nm（中心波长 940nm，匹配常见红外发射管）
   • 灵敏度：≥0.5V/μW（典型值，确保远距离可靠接收）
   • 抗光噪声：通过 AGC 自动增益控制，适应复杂光照环境

二、典型应用场景

1. 家电与消费电子
   • 遥控器：空调、电视、机顶盒等设备的红外控制（如搭配 IR333-A 发射管实现 8 米远距离控制）
   • 智能家电：扫地机器人、智能灯具的无线指令接收
   • 多媒体设备：投影仪、音响系统的无线控制
2. 工业与安防
   • 智能电表：通过 38kHz 调制信号实现红外抄表
   • 光幕传感器：工业设备的安全防护（需多组接收头阵列）
   • 安防监控：与热释电传感器配合实现入侵检测
3. 汽车电子
   • 车载娱乐系统：后排座椅遥控器、仪表盘背光控制
   • ADAS 辅助：短距离红外测距（如自动泊车障碍物检测）
