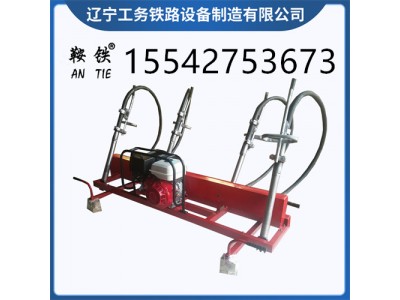

　　内燃软轴捣固机ND-4.2×4型适用于任何钢轨轨型铁道线路维修道碴捣固作业。其特点是整机质量轻、操作方便。捣固质量好、故障率低、维修方便、下道速度快、适用性强，不仅能捣固线路，还能捣固道岔，性价比高，十分适合铁路道碴捣固作业的需要。

　　工作原理:

　　ND-4.2*4型内燃破碎镐汽油机的动力经离心式离合器及带传动分配到两根输出轴上从而驱动软轴，带动振捣棒中的滚锥，滚锥的一端支承在大游隙轴承上，另一端沿滚道作纯滚动的自转和公转运动，偏心旋转的滚锥产生向心力经过滚道作用于棒壳上并使之增频。该振动力传送给镐体和镐头，构成对道碴的扰动力，道碴之间的摩擦阻力被克制或减小，使道碴近乎呈现活动状态，开端相对运动和重新排列。经过一段时间的振动后，道碴将枕下空隙填满从而到达密实的目的。

　　主要技术参数：

　　汽油机型号：GX160空冷四冲程(S型)

　　汽缸排量：163CM

　　输出功率：4.0KW/3600rpm

　　扭矩：8.6N.m/2500rpm

　　重量：15kg

　　振动频率：150Hz

　　振幅：1.25mm

　　激振力：4.2KN X 2

　　消费频率：单边200～260根/组小时

　　振捣棒直径：50mm

　　软轴直径：13mm

　　软管直径：36/46mm

　　总重：82kg

　　主要技术参数：

　　汽油机型号：GX160空冷四冲程(S型)

　　汽缸排量：163CM

　　输出功率：4.0KW/3600rpm

　　扭矩：8.6N.m/2500rpm

　　重量：15kg

　　振动频率：150Hz

　　振幅：1.25mm

　　激振力：4.2KN X 2

　　生产频率：单边200～260根/组小时

　　振捣棒直径：50mm

　　软轴直径：13mm

　　软管直径：36/46mm
